Блочные модульные системы

На этой странице представлены типовые узлы блочно‑модульных систем и тепловых пунктов, их состав и назначение.

Почему блочно‑модульные решения

• Сокращение сроков проектирования и монтажа за счёт высокой заводской готовности.

• Компактность и удобство размещения на объекте.

• Масштабируемость и возможность быстрой модернизации.

• Повышенная надёжность благодаря стандартизированным узлам.

M 1-8. Узлы оборудования теплового пункта

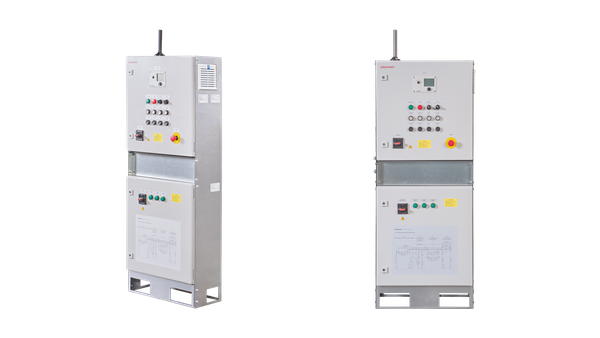

М-1. Шкафы управления и электроснабжения

М-3. Узел оборудования водоподготовки, подпитки и ввода водопровода

М-4. Узел оборудования горячего водоснабжения

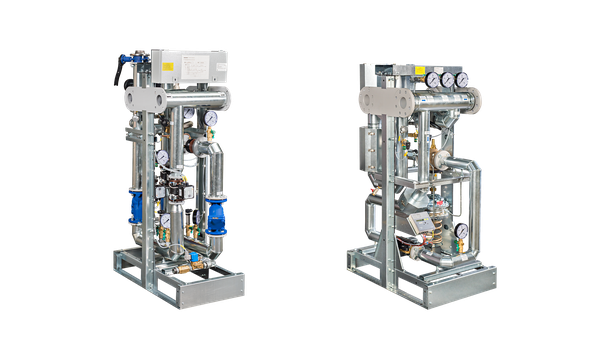

М-5. Узел оборудования подключения тепловой сети

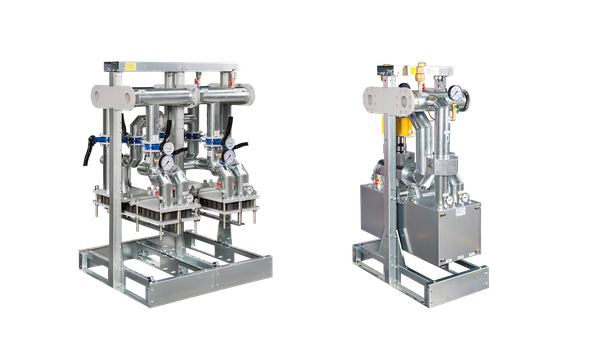

М-7. Узел теплообменного оборудования

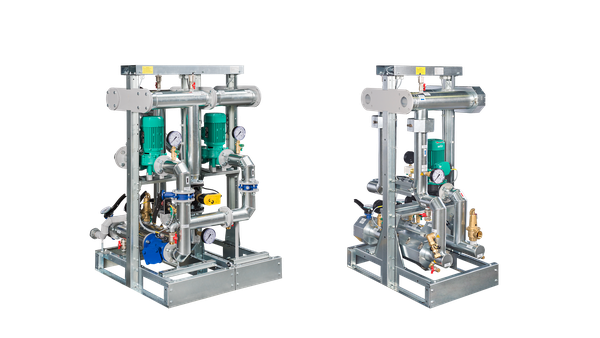

М-8. Узел оборудования контура отопления

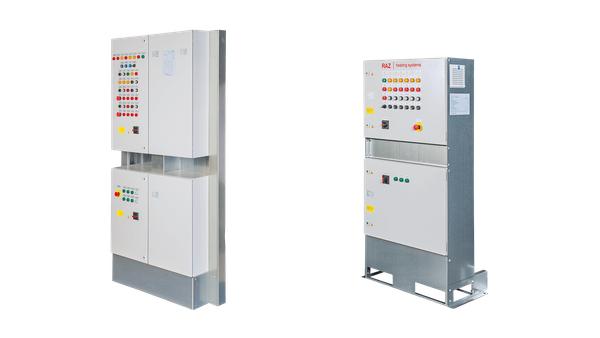

R-1. Шкафы управления, электроснабжения и диспетчеризации

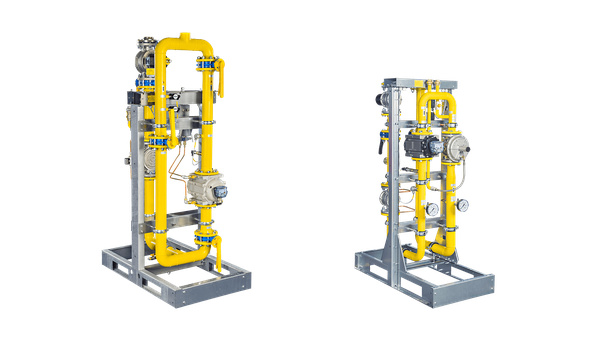

R-2. Узел вводного газового оборудования

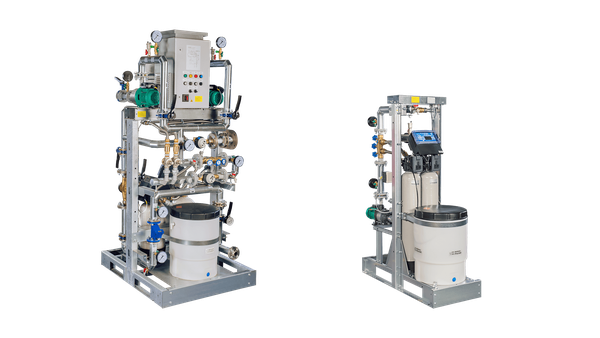

R-3. Узел оборудования водоподготовки

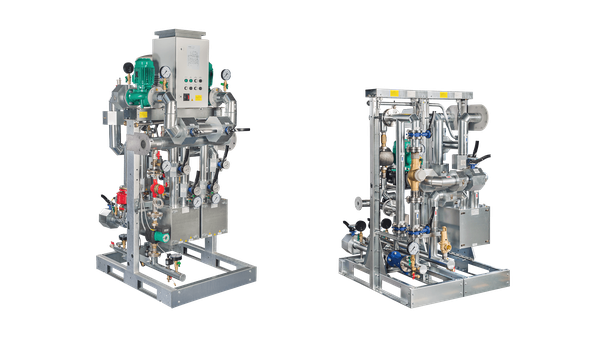

R-4. Узел оборудования горячего водоснабжения

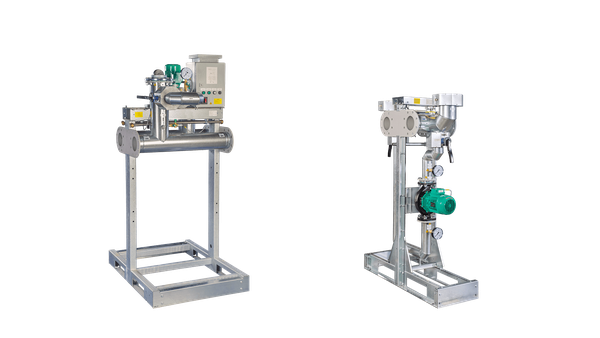

R-5. Узел оборудования подключения котлов

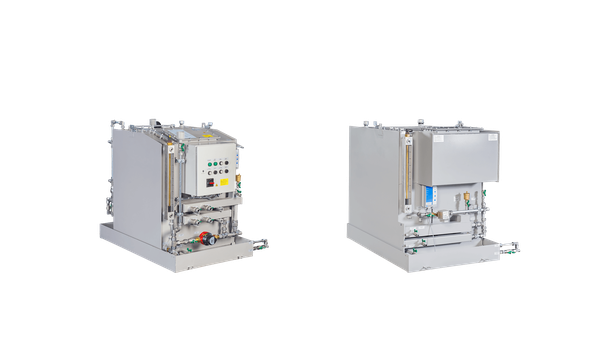

R-6. Узел жидкотопливного оборудования

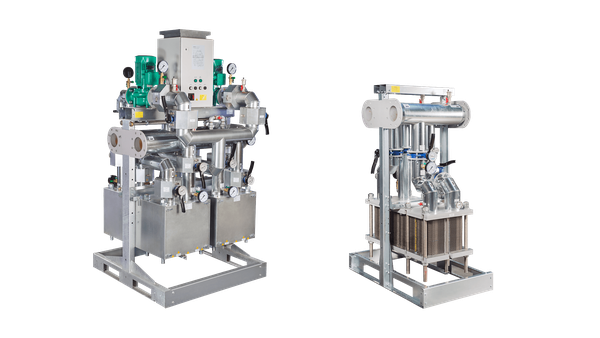

R-7. Узел теплообменного оборудования

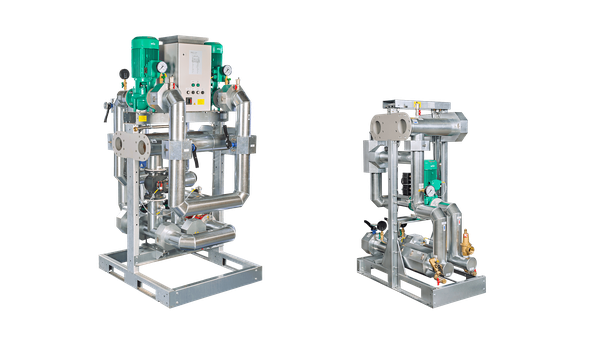

R-8. Узел оборудования сетевого контура
